Für den netzkonformen und kundendienlichen Betrieb von PV-Anlagen ab 100kW bis 5MW peak
Der netzkonforme Betrieb von Groß-PV-Anlagen ist eine wichtige Voraussetzung für die Netzstabilität im Zeichen der Energie- und Mobilitätswende. Mit den innovativen und intelligenten Lösungen bietet ASKI eine breite Funktionalität um die unterschiedlichsten Anforderungen der Netzbetreiber bezüglich Wirkleistungsregelung, Blindleistungsmanagement (Q/U) und Kommunikationsmöglichkeiten (IEC 60870) zu erfüllen.
Zusätzlich bietet ASKI eine Vielzahl an Möglichkeiten in Sachen Datenmanagement, Visualisierung, Monitoring usw. die es den Kunden erlauben ihre PV-Anlage noch sicherer und effizienter zu betreiben.
Wesentliche Merkmale
- Modularer und skalierbarer Systemaufbau
- Für Niederspannungs- und Mittelspannungsnetze geeignet
- Für Voll- und Überschuss-Einspeiser nutzbar
- Unterschiedlichste Schnittstellen und Protokolle zu Netzbetreibern und Wechselrichtern verfügbar
- Umfangreiches Datenmanagement und Monitoring verfügbar
- Viele Zusatzfunktionen wie:
- Eigenverbrauchsoptimierung
- E-Mobility Lastmanagement
- Batteriespeicher Optimierung
- Spitzenlastmanagement
Auszug technische Daten
- Versorgungsspannung Controller
Wahlweise 230VAC oder 24VDC - Schnittstellen + I/Os Controller

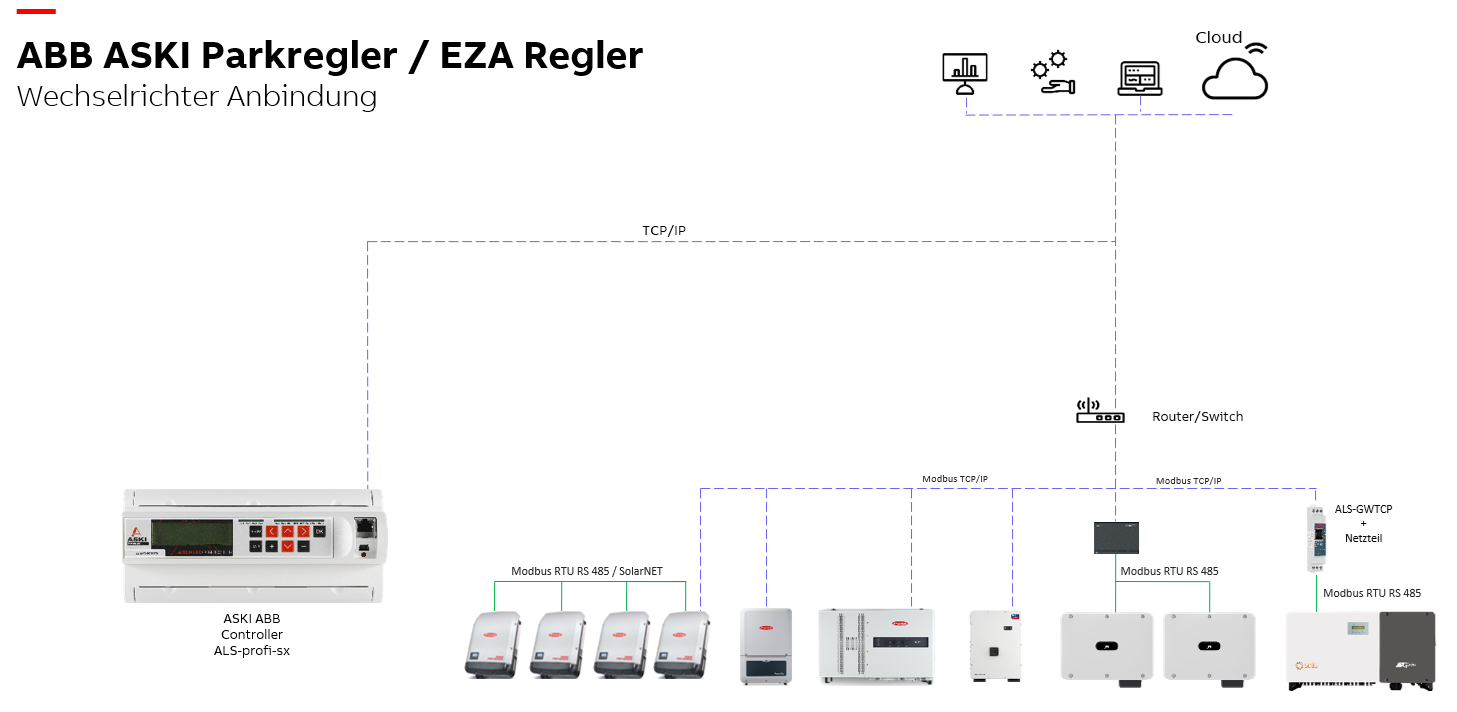

Ethernet TCP/IP, RS485, RS232, Analoge/Digitale Eingänge, Digitale Ausgänge - Protokoll zu Wechselrichter
Modbus TCP (Ethernet), gemischter Betrieb von herstellerübergreifenden Wechselrichtern möglich - Protokoll zu Netzbetreiber

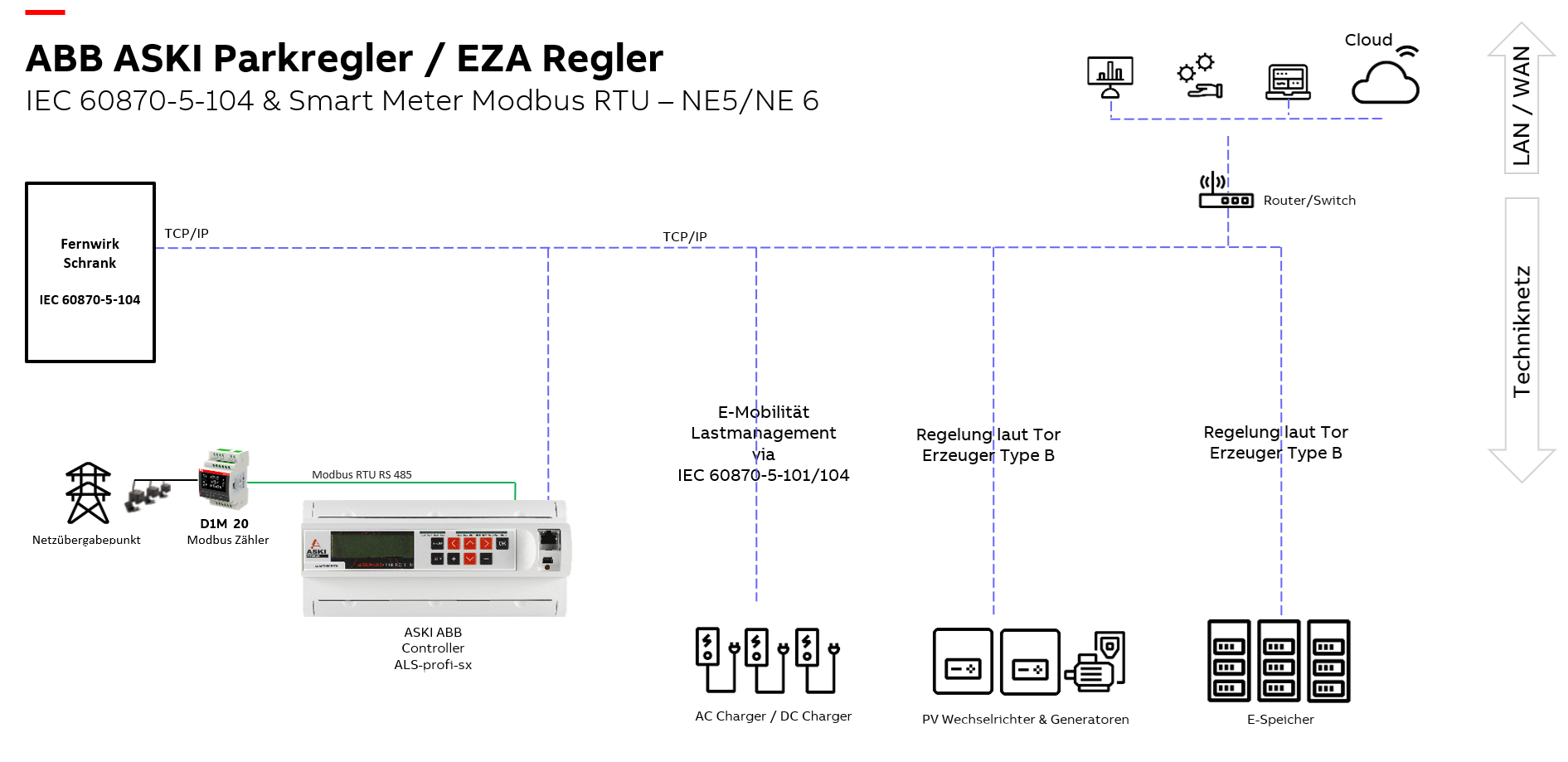

IEC60870-5-104/101, Master/Slave, Modbus RTU, balanced - Protokolle zu externen Zählern
Modbus TCP (Ethernet), Modbus RTU (RS485), Impuls
Hardware
Unsere Controller können durch verschiedene Software- und Funktionsmodule an die unterschiedlichsten Projektanforderungen angepasst werden und sind damit auch jederzeit für eventuelle spätere Erweiterungen vorbereitet.
Zudem bieten wir eine Reihe von Geräten und Gateways um weitere Komponenten wie Blindstromkompensationen, BHKWs usw. anzubinden.
Software
Zusätzlich zu unserer Hardware bieten wir viele Möglichkeiten für die Visualisierung, das Monitoring und das Energiedatenmanagement von einzelnen PV-Anlagen oder mehrerer PV-Parks im Verbund bis hin zur komplexen Projektvisualisierung inkl. Berichtsversand, Alarmmanagement, Preisanalyse usw.
| Hardware Controller und externe Module (Eigen- und Fremdprodukte) | |
|---|---|
| ALS-profi | Zentraler Controller für die PV-Parkregelung (größere PV-Parks) |
| AZS-ecs | Zentraler Controller für die PV-Parkregelung (kleinere PV-Parks) |
| EM24-E | Smart Meter für Netzebene 5+6, (4 Quadranten Modbus Wandlerzähler, Ethernet) |
| ALS-GWTCP | Gateway für Modbus RTU auf Modbus TCP |
| ESR-7000 | Fernsteuerbarer 4 Quadranten Blindleistungsregler 12 Schaltstufen |
| Funktions- und Regelmodule (werden im Controller installiert) | |
|---|---|
| ALS-FWN | PV-Fernwirkanbindung für Steuerung und Online-Datenaustausch zwischen Netzbetreiber/Direktvermarkter/EVU und ASKI nach IEC60870-5-101(104) |
| ALS-FWX | Online-Datenaustausch zwischen dem EVU-Netzzähler und dem ASKI PV-Parkregler (kein zusätzlicher Wandlerzähler notwendig) |
| AZS-ESPM | Das Einspeisemanagement für Wechselrichter – Vorgabe der Leistungsbegrenzung auf 100% / 60% / 30% / 0% nach Vorgaben des EVUs |
| ALS-ABS | Kundendienlicher 1/4h Blindleistungsausgleich der Gesamt-Anlage |
| ALS-Q/U | die netzdienliche Wechselrichterregelung Q(U) regelt die Blindleistung in Bezug auf die gemessene Spannung, laut Vorgaben des EVUs |
| ALS-Q/P | die netzdienliche Wechselrichterregelung Q(P) regelt die Blindleistung in Bezug auf die gemessene Leistung, laut den Vorgaben des EVUs |
| ALS-P/P | Wechselrichterregelung P(P) regelt die Wirkleistung in Bezug auf die erzeugte Wirkleistung, um eine vorgegebene Einspeiseleistung nicht zu überschreiten |
| ALS-P/U | Wechselrichterregelung P(U) regelt die Wirkleistung in Bezug auf die gemessene Spannung, laut Vorgaben des EVUs |
| ALS-KREG | Regelung und Fernsteuerung der bereits vorhandenen Blindleistungskompensationsanlage |
| ALS-DVS | Fernsteuermöglichkeit der PV-Anlage durch den Direktvermarkter |
| AVS-POEK | Visualisierung der Anlage im MY-ASKI Energiemanagement-Portal (Cloud) |
